圓錐破碎機的過載保護裝置和層壓式破碎原理，使得圓錐破碎機抗壓能力強、適用范圍廣，并且破碎物料時易損件磨損率低，所以常用圓錐破碎機來中碎或細碎物料，但是不同規格型號的圓錐破碎機的進出料粒度、生產能力是不同的，下面是關于圓錐破碎機規格型號介紹。

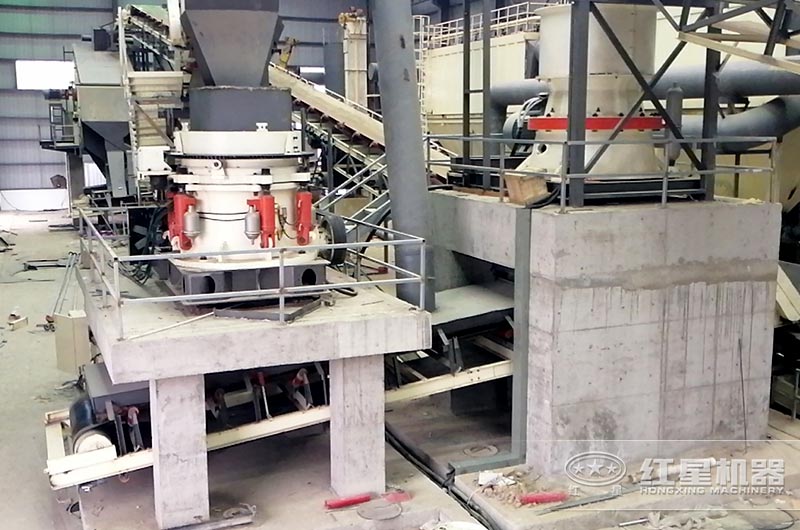

圓錐式破碎機破碎生產現場

一、圓錐破碎機規格型號

圓錐破碎機根據過載裝置的不同可以分為：液壓圓錐破碎機、彈簧圓錐破碎機和復合圓錐破碎機。

其中液壓圓錐破碎機又分為單缸液壓圓錐破碎機、多缸液壓圓錐破碎機和全液壓圓錐破碎機，每種圓錐破碎機都有自己的型號和技術參數，下面是具體圓錐破碎機型號和技術參數。

單缸液壓圓錐破碎機規格型號

SC單缸圓錐破中碎系列技術參數：

型號	腔型	給料口尺寸	最大進料尺寸	最小排料口尺寸	電機功率	處理能力（t/h）
SC100S	C1	240	175	22	90	85-170
SC100S	C2	200	160	19	90	70-130
SC160S	C1	360	290	25	160	125-345
SC160S	C2	300	240	22	160	108-305
SC250S	C1	450	360	35	250	265-524
SC250S	C2	400	320	29	250	225-448
SC315S	C1	560	450	41	315	349-1050
SC315S	C2	500	400	38	315	318-892
SC450S	C1	600	480	44	450	498-1500
SC450S	C2	480	385	41	450	454-1274

SC單缸圓錐破細碎系列技術參數：

型號	腔型	給料口尺寸	最大進料尺寸	最小排料口尺寸	電機功率	處理能力（t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：產量根據不同物料，進料粒度等因素其結果將有所不同

單缸液壓圓錐破碎機

單缸液壓圓錐破碎機圖片

集機械、液壓、電氣、智能控制等技術于一體，全新破碎機結構、層壓式破碎腔型，及全智能自動化控制系統，通過底部單缸特別設計結構，完成了排料口直接調節、預防過鐵、清腔的三個重要功能，多種腔型結合，適應多種粒度需求。

多缸液壓圓錐破碎機規格型號

型號	腔型	最大給料尺寸	最小排料口尺寸	處理能力(t/h)	轉速(r/m)	電機功率(kW)
HPM200	C1	185	19	150-250	750-1200	160
	C2	125	17	140-250
	C3	95	13	120-250
	F1	76	10	90-210
	F2	54	6	80-210
	F3	23	5	70-210
	F4	10	6	80-210
HPM300	C1	235	25	230-445	700-1200	220
	C2	211	19	200-445
	C3	150	17	180-445
	C4	107	13	150-445
	F1	77	10	115-260
	F2	53	8	110-260
	F3	22	6	105-260
	F4	25	6	105-260
HPM400	C1	299	30	315-630	700-1000	315
	C2	252	25	295-630
	C3	198	20	260-630
	C4	111	14	190-630
	F1	92	10	140-370
	F2	52	8	130-370
	F3	51	6	120-370
	F4	52	6	120-370
HPM500	C1	335	30	390-790	700-950	400
	C2	286	25	365-790
	C3	204	20	325-790
	C4	133	16	280-790
	F1	95	13	230-450
	F2	57	10	175-450
	F3	52	8	165-450
	F4	53	6	155-450
HPM650	C1	328	30	386-790	590-930	500
	C2	279	25	348-790
	C3	196	20	300-790
	F1	106	13	280-530
	F2	52	9	220-530
HPM800	C1	353	32	545-1100	700-950	630
	C2	297	32	545-1100
	C3	267	25	495-1100
	C4	219	16	385-1100
	F1	155	13	325-730
	F2	92	10	260-730
	F3	33	5	200-730

多缸液壓圓錐破碎機

多缸液壓圓錐破碎機圖片

引進德國新技術而開發，采用了粒間層壓原理設計的特殊破碎腔及與之相匹配的轉速，產品粒度均勻，呈立方體，配備遠程觸摸屏操作界面，適應大范圍產品粒度要求，多缸液壓圓錐破為恒腔型，物料粒度穩定。

全液壓圓錐破碎機規格型號

型號	腔型	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
GYS 300	C1	910	175	140	13-38	81-180	90	10
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1200	241	190	19-51	207-400	200	20
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280	40
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300

注：產量根據不同物料，進料粒度等因素其結果將有所不同

全液壓圓錐破碎機圖片

采用了特殊破碎頻率和偏心距，使破碎產品中細粒級含量更高，小于閉口邊排料口粒含量可達80%，提高后續工序處理能力，降低綜合能耗，而且保險缸能使過載保護和清腔功能自動控制，液壓潤滑組合式油站，體積小、接線簡單。

彈簧圓錐破碎機規格型號

規格	型號	破碎錐大端直徑 (mm)	最大給料尺寸 (mm)	排料口寬度 (mm)	處理能力 (t/h)	電動機功率 (kw)	總重量	外形尺寸（長×寬×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470

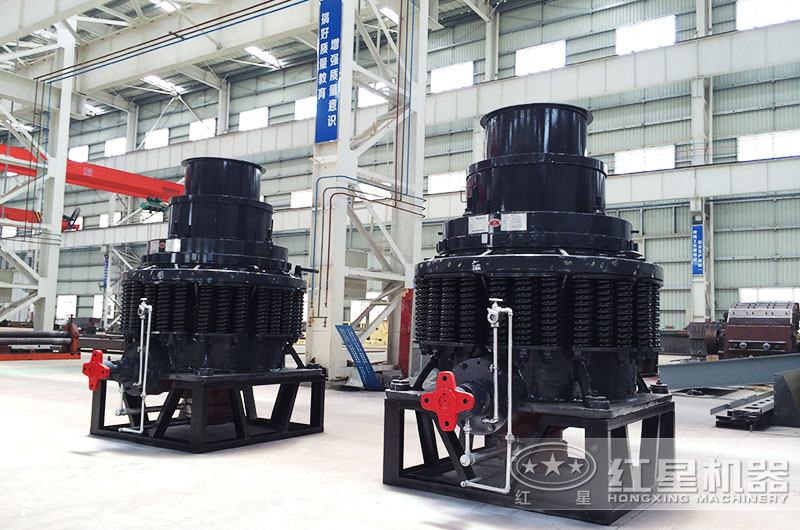

彈簧圓錐破碎機

彈簧圓錐破碎機圖片

彈簧圓錐破問世相關較早一些，提供彈簧式保護裝置，大大減小了停機時間，機體為鑄鋼結構，在重載部位設置有加強筋，含調整器，可快速調整破碎出料粒度的大小。

復合圓錐破碎機規格型號

規格	型號	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
PSG 1300	1313	1295	137	110	13-31	109-181	160	23
	1321		210	170	16-38	132-253
	1324		241	190	19-51	172-349
	1306		64	50	3-16	36-163
	1308		89	70	6-16	82-163
	1310		105	85	8-25	109-227

注：產量根據不同物料，進料粒度等因素其結果將有所不同

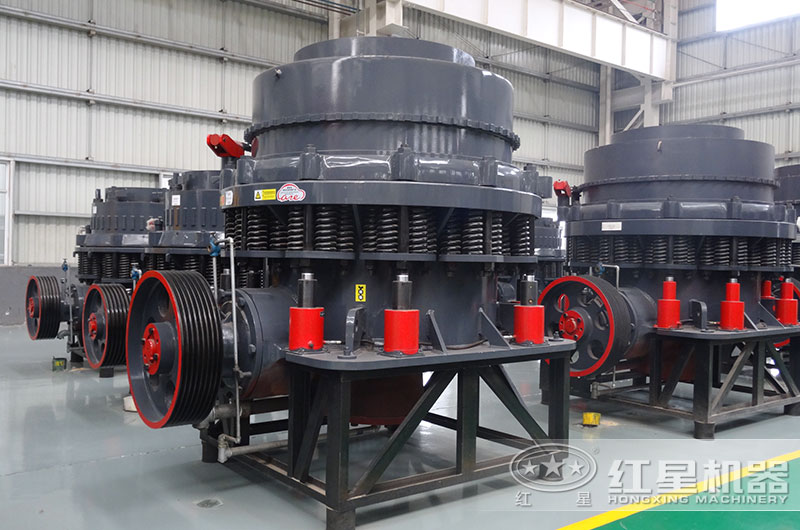

復合圓錐破碎機圖片

復合圓錐破同樣采用彈簧保險裝置，過載保護穩定可靠，液壓清腔使清腔簡單、快捷，排料口通過液壓推動缸調整，調整方便，以擠滿給料工作，襯板磨損更均勻。

江蘇客戶圓錐破碎機工作現場圖片

二、圓錐破碎機選型方法

圓錐破碎機規格型號多樣，在挑選時要按照一定的方法步驟來，這樣有助于大家選擇到合適的圓錐破碎機，下面是紅星工作人員總結的關于圓錐破碎機規格型號選取方法。

先要根據所加工物料的進出料粒度選擇從所有中選擇出可以用來破碎物料的設備種類和型號，然后再根據作業環境情況、物料硬度大小從合適的型號中進一步篩選，其次就是根據我們對產量的要求篩選出合適的圓錐破型號，再根據設備性價比確定我們要購買的規格型號。
