臥式破碎機也稱臥式粉碎機、臥式錘破碎機，也正因臥式結構設計，占地面積小、運營費用低，且生產效率高，深受砂石行業同仁喜愛，關于臥式破碎機工作原理、圖片、型號等相關內容，下面都有介紹。

一、臥式破碎機圖片及工作原理

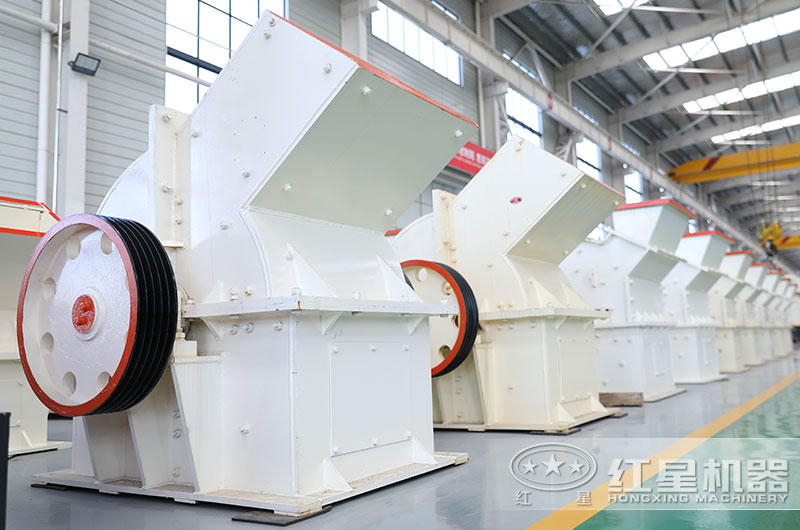

小型臥式破碎機圖片

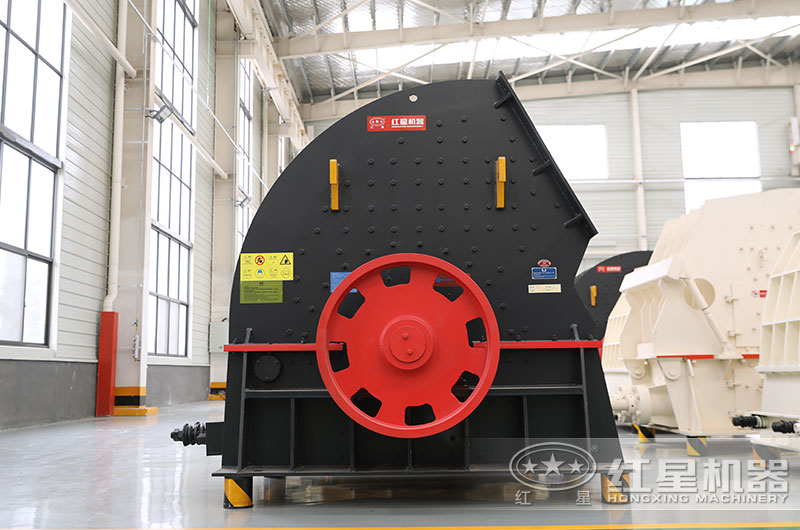

大型臥式破碎機圖片

臥式破碎機是以沖擊形式破碎物料的一種設備，直接將進料粒度為1000毫米的物料破碎至5到60毫米以下，適用于石灰石及抗壓強度低于200MPa中等硬度的石料，主要零部件有箱體、轉子、錘頭、反擊襯板、篩板、出料口、鏈接機構等組成。

臥式破碎機原理：電機帶動轉子作高速旋轉，物料均勻的進入破碎機腔中，高速回轉的錘頭沖擊、剪切撕裂物料致物料被破碎，同時，物料自身的重力作用使物料從高速旋轉的錘頭沖向架體內擋板、篩條，大于篩孔尺寸的物料阻留在篩板上繼續受到錘子的打擊和研磨，直到破碎至所需出料粒度后通過篩板排出機外。

臥式破碎機原理圖

二、臥式破碎機型號大全

臥式破碎機種類較多，常用有PC、PCZ系列，其型號加起來，大概有19種，每小時產量3-3000噸，產量、電機功率、進料粒度等參數不同，這也是很多用戶朋友們，都比較關心的原因，若以下型號，不符合您的需求，也不用擔心，紅星廠家有專業的研發設計團隊，提供量身定制服務。

PC系列臥式破碎機型號：

規格	處理能力(t/h)	電機功率 (kw)
PC 400×300	3-10	4P 11
PC 600×400	6-22	4P 22
PC 800×600	10-40	4P 55
PC 1000×800	15-50	4P 75
PC 1000×1000	18-75	4P 90
PC 1200×1200	22-95	4P 132

注：產量根據不同物料，進料粒度等因素其結果將有所不同

PCZ系列臥式破碎機型號：

型號	轉子直徑×長度 (mm)	進料口（長×寬）(mm)	最佳進料粒度 (mm)	處理能力(t/h)	電機功率 (kw)	外形尺寸長×寬×高 (mm)
PCZ1308	Φ1330×790	870×780	≤380	60-160	132	2880×2130×2390
PCZ1410	Φ1400×1000	1060×740	≤450	80-210	2×90(160)	2830×2100×2485
PCZ1610	Φ1600×1000	1090×930	≤480	100-230	2×132	3370×2415×2750
PCZ1612	Φ1600×1200	1340×1140	≤500	120-350	2×160	3370×2613×2750
PCZ1615	Φ1600×1500	1570×1140	≤550	200-550	2×200	3370×2925×2750
PCZ1716	Φ1700×1600	1420×1200	≤600	400-850	2×250	3520×3000×3210
PCZ1720	Φ1700×2000	2030×1200	≤650	500-1000	2×400	3670×3390×3330
PCZ1920	Φ1900×2000	1980×1210	≤750	800-1500	2×500	4490×3910×3600
PCZ2225	Φ2200×2500	2530×1610	≤1000	1500-3000	1250	4890×5010×4560

注：產量根據不同物料，進料粒度等因素其結果將有所不同

三、臥式破碎機視頻_山東客戶項目概況

物料：石灰石

產量：時產500噸

進料：≤550mm

規格：5-10-16-31.5mm

成品用途：供應當地攪拌站和高速高鐵工程

日運轉量：8小時

山東客戶臥式破碎機工作視頻

生產線設備配置

給料階段：ZSW600×150振動給料機一臺

破碎階段：1615重錘破碎機一臺

篩分階段：4YK3072振動篩一臺

項目優勢

①一次成型，無需二級破碎整形過程，工藝流程簡化、占地面積小，縮減運行成本；

②全自動控制系統、實現遠程操作，更靈活、安全有保障；

③采用高耐磨材料錘頭、篦板及反擊板，使用壽命更長；

④自帶密封性質、配置防塵及消音裝置，解決了車間粉塵大以及機體漏灰等問題；
