球磨機型號及尺寸大小表_工作原理

發布者：武永蘭發布：2022-09-21 13:35:46 更新：2023-06-28 17:26:18

工廠直供，價格優惠享不停！ 如果您想了解我們的產品，歡迎點擊咨詢 在線咨詢了解產品

球磨機作為一種典型的介質運動式粉碎設備，很多朋友都比較熟悉，其適應性強、能連續生產、破碎比大、易于調速粉磨產品的細度，目前有34款型號，另外，可分為干式和濕式兩種磨礦方式，根據排礦方式不同，可分格子型和溢流型兩種，種類有很多，具體球磨機型號及尺寸大小表，下面已為大家整理好，供選擇參考。

球磨機圖片

球磨機圖片，各種規格設備

一、球磨機型號及尺寸大小表

球磨機型號劃分了不同規格，有大型、中型和小型設備，較常用的尺寸大小（筒體直徑×筒體長度）分別是Ф900×1800、Ф1200×4500、Ф1500×5700、Ф1830×3000、Ф2100×4500、Ф2700×4500、Ф3600×6000、Ф5500×8500等等，每小時產量0.65-615噸，進料粒度＜25mm，出料粒度0.074-0.4mm，設備重量5.85-525噸，具體如下表。

規格型號	筒體轉速（r/min）	裝球量 (t)	進料粒度 (mm)	出料粒度 (mm)	產量 (t/h)	電機功率 (kw)	總重量 (t)
Ф900×1800	36-38	1.5	<20	0.075-0.89	0.65-2	18.5	5.85
Ф900×3000	36	2.7	<20	0.075-0.89	1.1-3.5	22	6.98
Ф1200×2400	36	3	<25	0.075-0.6	1.5-4.8	30	13.6
Ф1200×3000	36	3.5	<25	0.074-0.4	1.6-5	37	14.3
Ф1200×4500	32.4	5	<25	0.074-0.4	1.6-5.8	55	15.6
Ф1500×3000	29.7	7.5	<25	0.074-0.4	2-5	75	19.5
Ф1500×4500	27	11	<25	0.074-0.4	3-6	110	22
Ф1500×5700	28	12	<25	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	<25	0.074-0.4	4-10	130	34.5
Ф1830×4500	25.4	15	<25	0.074-0.4	4.5-12	155	38
Ф1830×6400	24.1	21	<25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	<25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	<25	0.074-0.4	6.5-36	155	45
Ф2100×4500	23.7	24	<25	0.074-0.4	8-43	245	56
Ф2100×7000	23.7	26	<25	0.074-0.4	12-48	280	59.5
Ф2200×4500	21.5	27	<25	0.074-0.4	9-45	280	54.5
Ф2200×6500	21.7	35	<25	0.074-0.4	14-26	380	61
Ф2200×7000	21.7	35	<25	0.074-0.4	15-28	380	62.5
Ф2200×7500	21.7	35	<25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	<25	0.074-0.4	7-50	245	58
Ф2400×4500	21	30	<25	0.074-0.4	8.5-60	320	72
Ф2700×4000	20.7	40	<25	0.074-0.4	22-80	380	95
Ф2700×4500	20.7	48	<25	0.074-0.4	26-90	480	102
Ф3200×4500	18	65	<25	0.074-0.4	按工藝條件定	630	149
Ф3600×4500	17	90	<25	0.074-0.4	按工藝條件定	850	169
Ф3600×6000	17	110	<25	0.074-0.4	按工藝條件定	1250	198
Ф3600×8500	18	131	<25	0.074-0.4	45.8-256	1800	260
Ф4000×5000	16.9	121	<25	0.074-0.4	45-208	1500	230
Ф4000×6000	16.9	146	<25	0.074-0.4	65-248	1600	242
Ф4000×6700	16.9	149	<25	0.074-0.4	75-252	1800	249
Ф4500×6400	15.6	172	<25	0.074-0.4	84-306	2000	280
Ф5030×6400	14.4	216	<25	0.074-0.4	98-386	2500	320
Ф5030×8300	14.4	266	<25	0.074-0.4	118-500	3300	403
Ф5500×8500	13.8	338	<25	0.074-0.4	148-615	4500	525

二、球磨機的工作原理及內部結構

球磨機的工作原理是什么？其為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，物料由進料裝置經入料中空軸螺旋均勻地進入磨機的一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔茫谶_(dá)到粗磨后，經單層隔倉板進入二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨，粉狀物通過卸料箅板排出，完成粉磨作業。

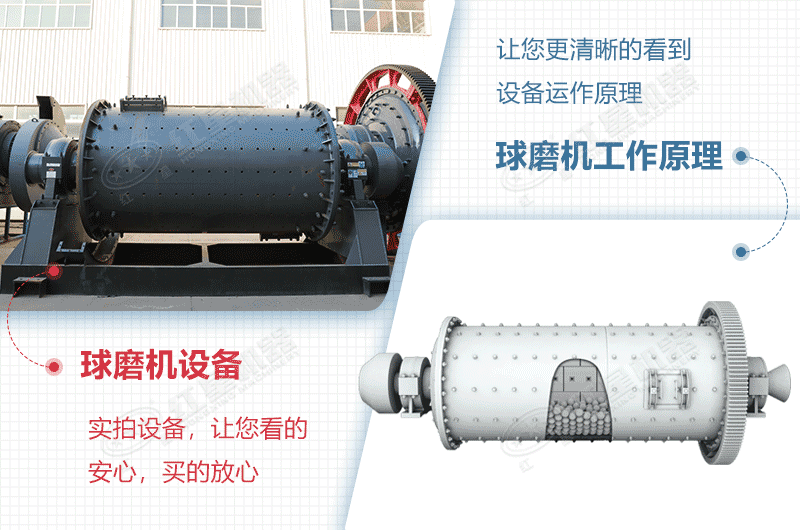

球磨機工作原理圖

球磨機主要是由給料部、出料部、回轉部、傳動部（減速機、小傳動齒輪、電機、電控）等部分組成，而從實則核心結構上來看，則是由水平的圓柱形筒體、襯板、隔倉板（多倉磨機才具備）、主軸承、磨頭、進出料裝置和傳動系統等部分組成。

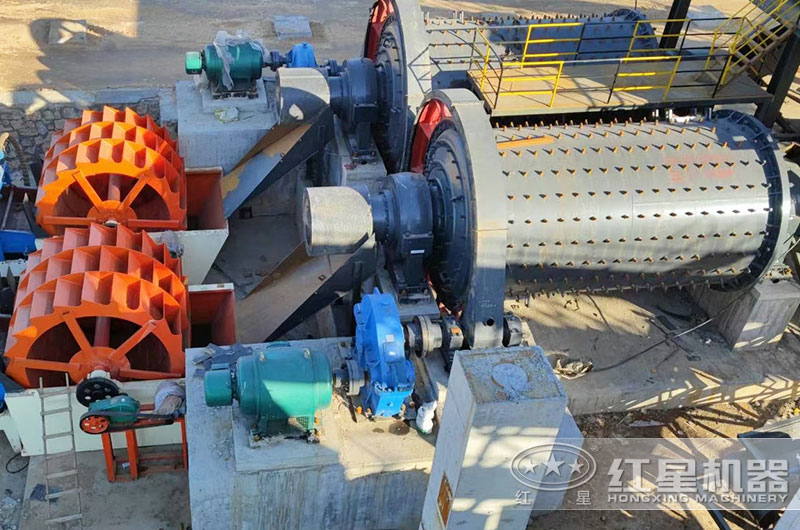

山東客戶球磨機工作現場圖片

國外客戶球磨機工作現場圖片

三、球磨機的價格是多少？

根據球磨機設備類型、型號選擇不同，價格稍有差異，一般市場上幾萬到幾十萬、百萬元左右都有，即使是同一個型號，每個廠家報價也不一樣，也隨市場需求而變動的，具體情況可直接咨詢廠家。

具體球磨機的價格是多少，以經理提供為準，可以在線咨詢獲取準確有效的出廠報價單，而且河南紅星建廠多年，了解市場動態，更明白用戶所需，型號也能可按需定制，提供一系列售后服務，選擇更有保障。
